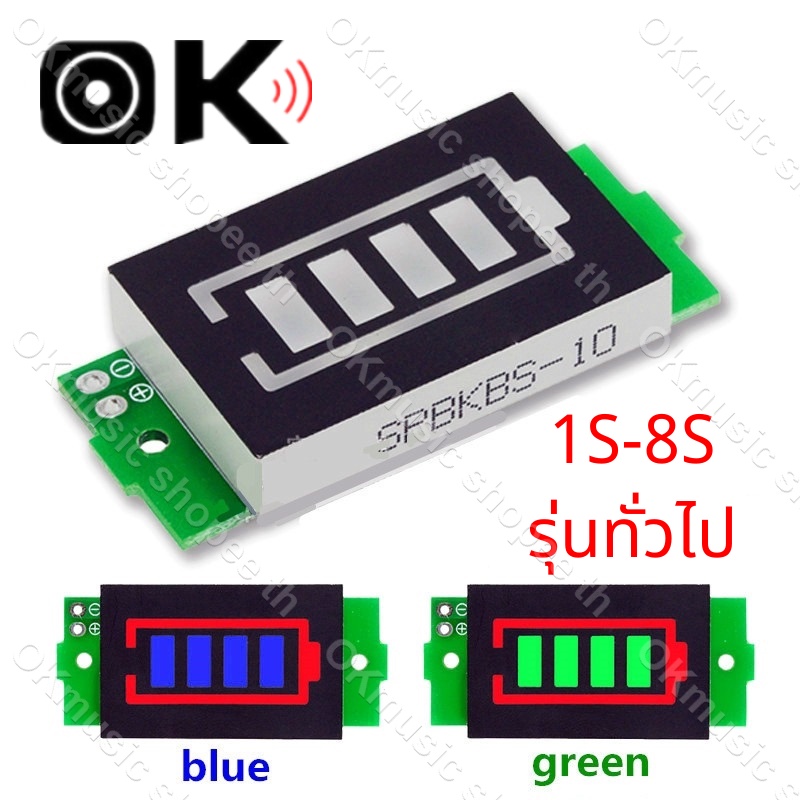

เทสสถานะความจุแบตเตอรี่ 1S - 8S (แบบเปลี่ยนตัวเลือกได้) แสดงสถานะแบตเตอรี่ลิเธียม อุปกรณ์โมดูล

1/2/3/4/5/6/7 / 8S โมดูล ตัวบ่งชี้ความจุแบตเตอรี่ลิเธียม สีฟ้า สีเขียว สำหรับรถยนต์ไฟฟ้า แบตเตอรี่ เครื่องทดสอบพลังงาน 3.7V Li-ion

สำหรับการแนะนำผลิตภัณฑ์เพิ่มเติม โปรดดูรูปภาพขอบคุณ!

ลักษณะเฉพาะ

1. การแสดงพลังงานแบตเตอรี่
2. การใช้งานที่หลากหลาย: แบตเตอรี่ลิเธียม
3. วิธีใช้: เชื่อมต่อขั้วบวกและลบของบอร์ดแสดงผล กับขั้วบวกและขั้วลบของแบตเตอรี่ ที่อยู่ระหว่างการทดสอบ

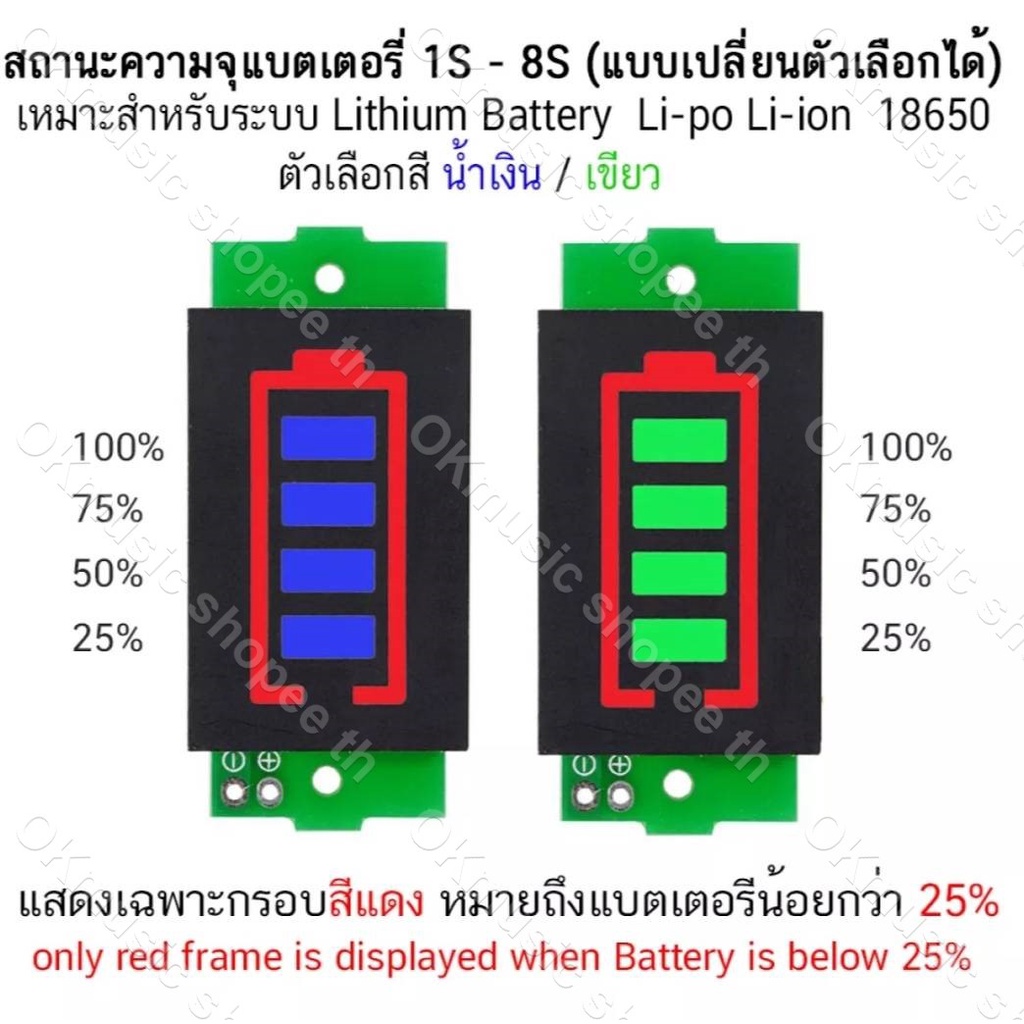

4. สีดิจิทัล: เส้นขอบเป็นสีแดงและกรอบจอแสดงผลเป็นสีน้ำเงินหรือสีเขียว (เมื่อแบตเตอรี่เต็ม แบตเตอรี่จะสว่างขึ้นทั้งหมด)

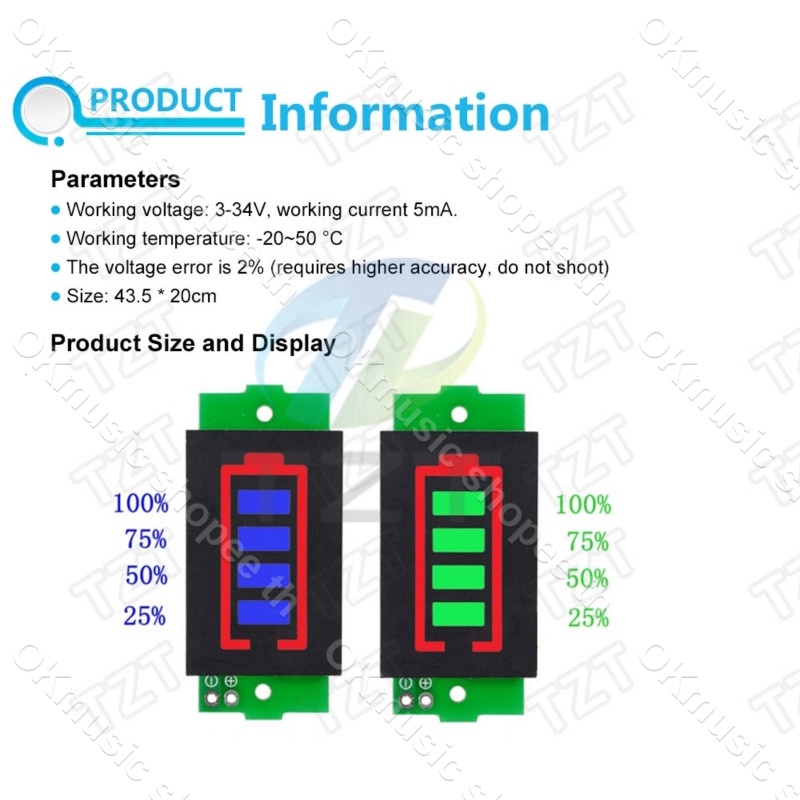

ข้อมูลจำเพาะของผลิตภัณฑ์

1. แรงดันไฟฟ้าที่ใช้งานได้: 3-34V, กระแสไฟฟ้าทำงาน 5MA
2. อุณหภูมิในการทำงาน: -20 ~ 50 ° C
3. ข้อผิดพลาดของแรงดันไฟฟ้า: 2% (อย่ายิงหากต้องการความแม่นยำสูงกว่านี้)

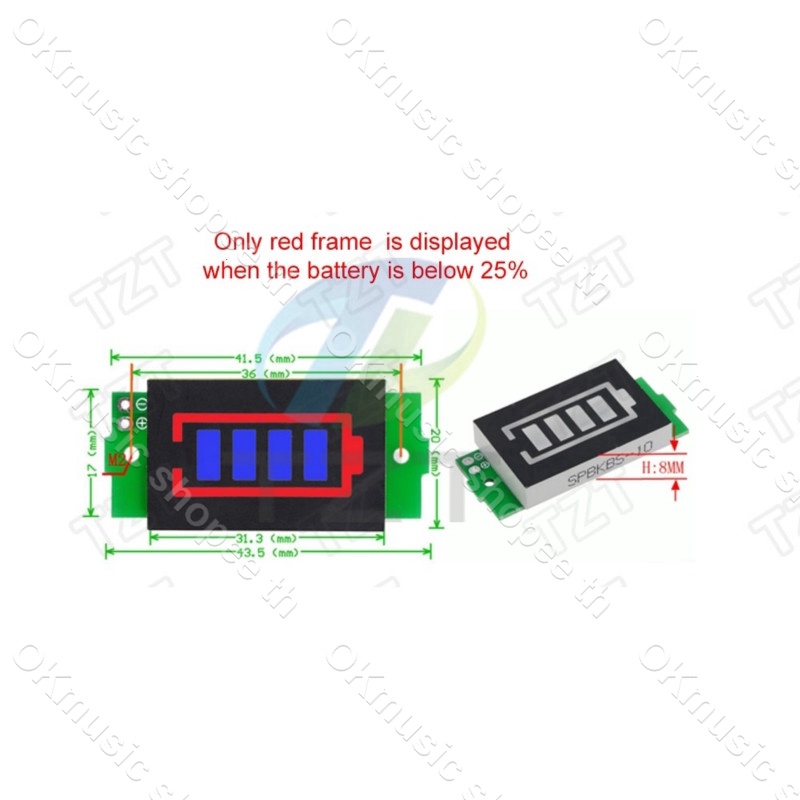

4. ขนาด: 43.5 * 20 มม.

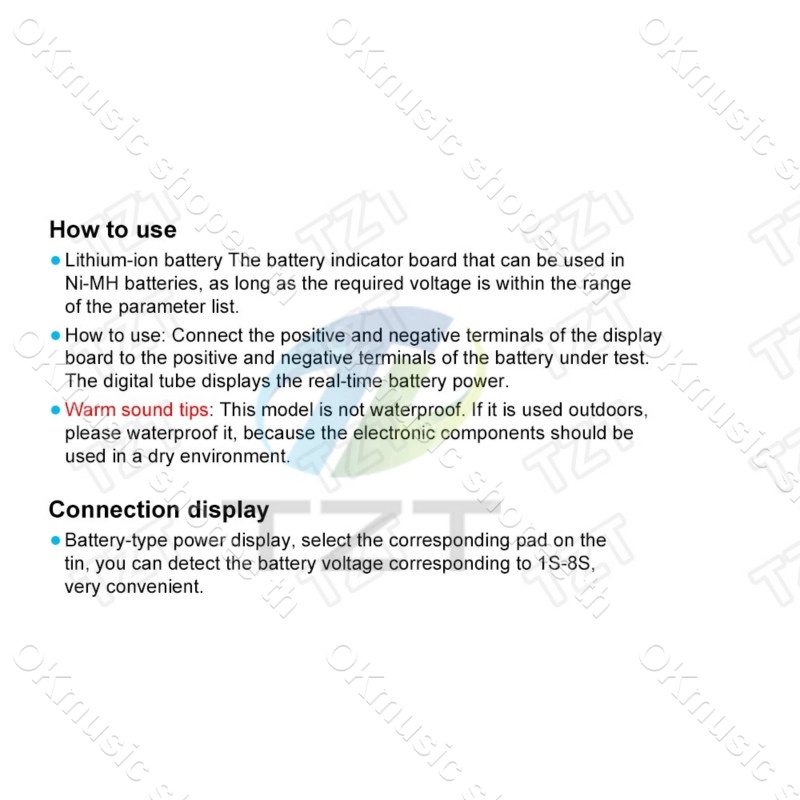

วิธีใช้

เชื่อมต่อขั้วบวกและขั้วลบของจอแสดงผล เข้ากับขั้วบวกและขั้วลบของแบตเตอรี่ที่กำลังทดสอบ และหลอดดิจิทัลจะแสดงพลังงานแบตเตอรี่แบบทันที

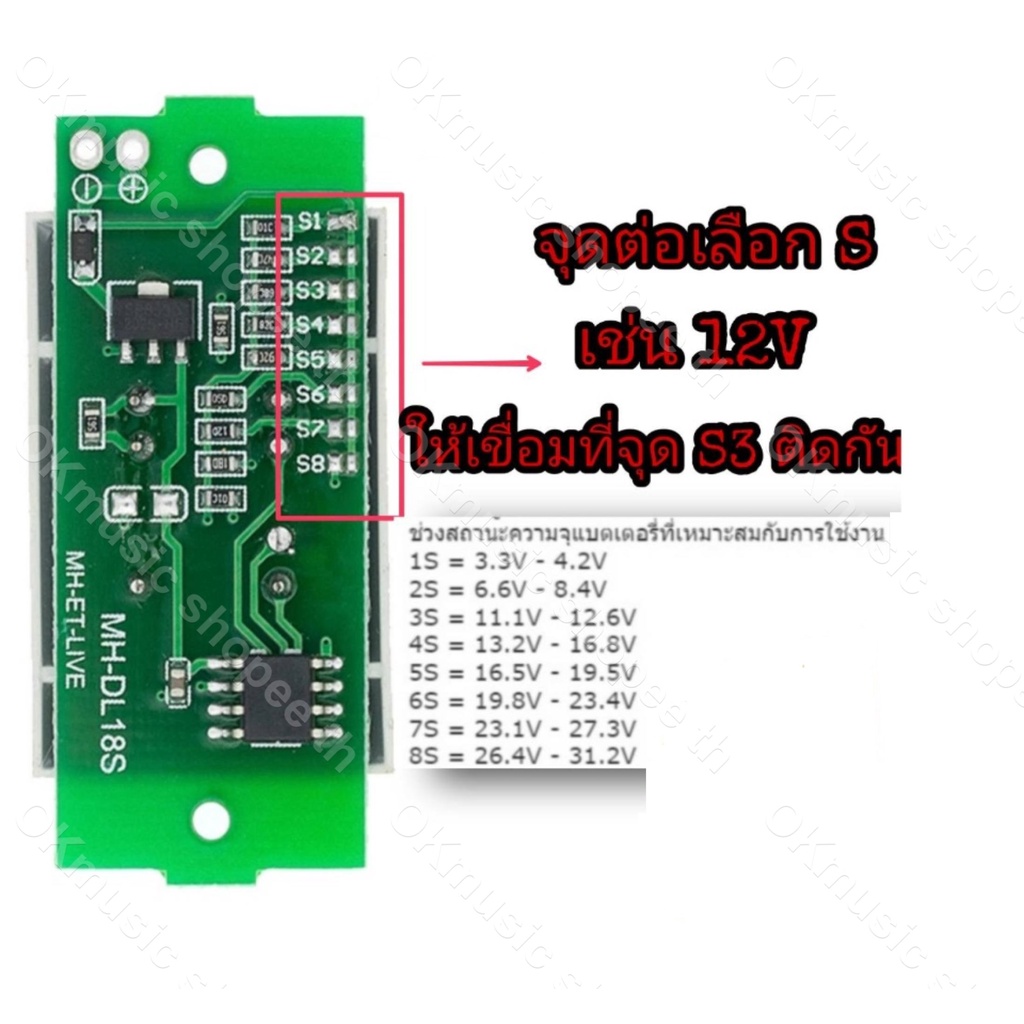

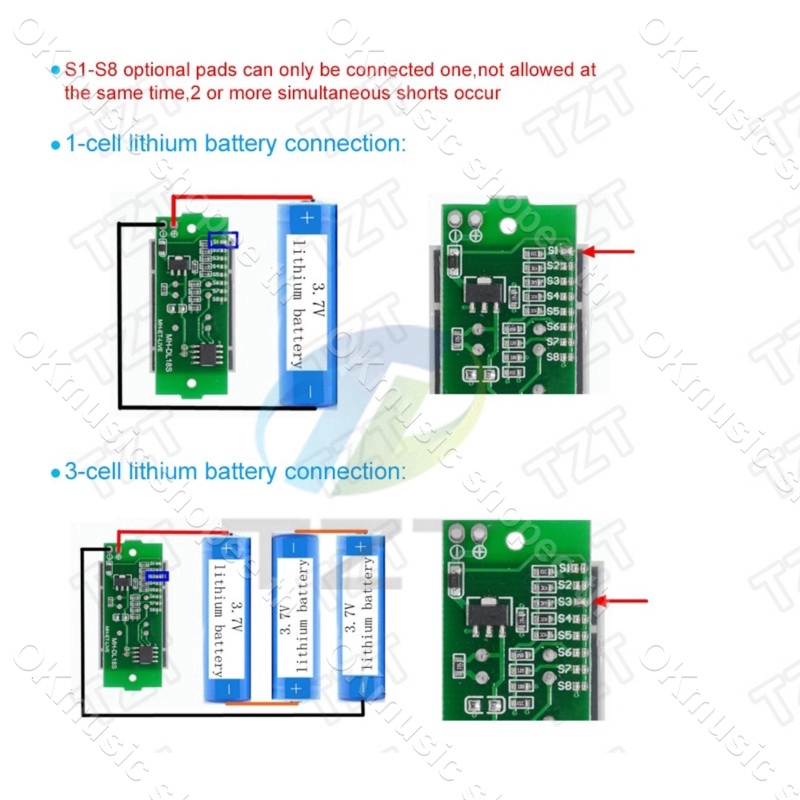

1. การแสดงพลังงานประเภทแบตเตอรี่เลือกแผ่นที่เกี่ยวข้องบนกระป๋อง คุณสามารถตรวจจับแรงดันไฟฟ้าของแบตเตอรี่ที่สอดคล้องกับ 1S-8S ได้สะดวกมาก แผ่นรองเสริม S1-S8 สามารถเชื่อมต่อได้เพียงประเภทเดียวไม่อนุญาตให้มีการลัดวงจร 2 ตัวขึ้นไปในเวลาเดียวกัน

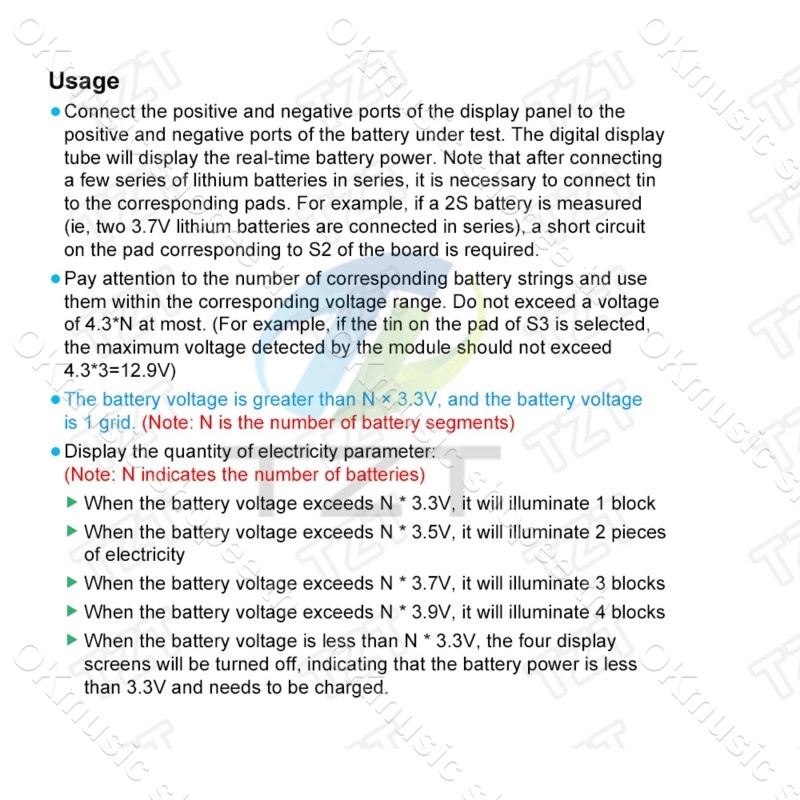

1. เชื่อมต่อพอร์ตบวกและลบของบอร์ดแสดงผลกับพอร์ตบวกและลบของแบตเตอรี่ที่อยู่ระหว่างการทดสอบ (โปรดทราบว่าเมื่อคุณเชื่อมต่อแบตเตอรี่ลิเธียมแบบอนุกรมคุณจะต้องเชื่อมต่อดีบุกกับแผ่นอิเล็กโทรดที่เกี่ยวข้อง) ตัวอย่างเช่น หากคุณกำลังทดสอบแบตเตอรี่ 2S (นั่นคือแบตเตอรี่ลิเธียม 3.7V สองก้อนในชุด) เพื่อบัดกรีบนกระดานที่สอดคล้องกับ S2 ดีบุกบนแผ่นจะสั้นลง

1. ใส่ใจกับจำนวนสายแบตเตอรี่ที่สอดคล้องกัน และใช้ภายในช่วงแรงดันไฟฟ้าที่สอดคล้องกัน อย่าให้แรงดันไฟฟ้าเกิน 4.3 * N (ตัวอย่างเช่นหากคุณเลือกดีบุกบนแผ่น S3 แรงดันไฟฟ้าสูงสุดที่โมดูลตรวจพบไม่ควรเกิน 4.3 * 3 = 12.9V)

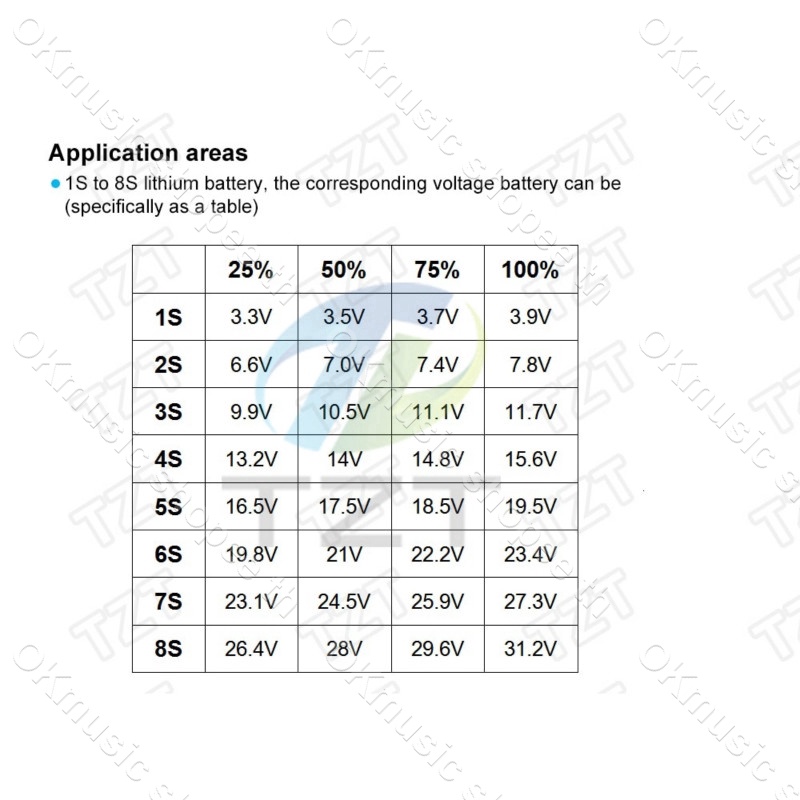

แรงดันไฟฟ้าของแบตเตอรี่มากกว่า N * 3.3V และกำลังไฟอยู่ 1 ตาราง

แสดงข้อมูลพลังงาน

1. เมื่อแรงดันไฟฟ้าของแบตเตอรี่เกิน N * 3.3V แบตเตอรี่จะสว่างขึ้นหนึ่งก้อน (หมายเหตุ: N หมายถึงความจุของแบตเตอรี่)
2. เมื่อแรงดันแบตเตอรี่เกิน N * 3.5V ไฟจะสว่างขึ้น 2 เซลล์
3. เมื่อแรงดันแบตเตอรี่เกิน N * 3.7V จะสว่างขึ้น 3 เซลล์
4. เมื่อแรงด
